海思SD3403 基于NPU+AI ISP芯片開發多媒體SoC

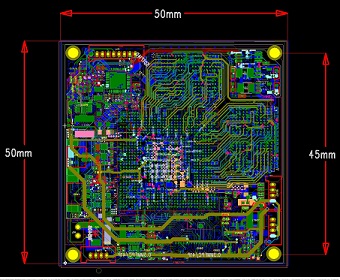

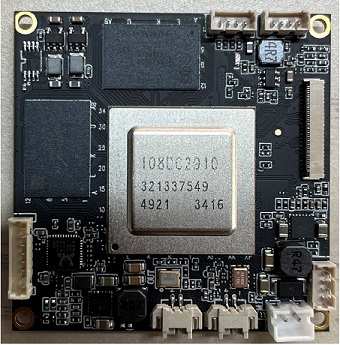

【SD3403】NPU+AI ISP的SoC 媒體處理芯片開發的編解碼核心板，用于給開發者展示芯片強大的多媒體功能和豐富的外圍接口，同時為開發者提供 基于SoC的產品硬件PCBA，將芯片具備的資源完整開放出來，可根據各種使用場景設計相應的底板，模塊的設計降低了的開發周期和開發成本與風險。
內置智能視頻分析神經網絡加速引擎，高達 4Tops INT8 支持INT4/FP16 ，支持完整的API和工具鏈，易于開發 ，雙核 Vision Q6 DSP 32K I-Cache /32K D-Cache /32K IRAM/320K DRAM，內置智能計算加速引擎，雙目深度加速單元，以及矩陣計算加速單元。
AI ISP升級主要體現在，超感光降噪:信噪比提升了4倍；多光譜融合:紅外補光，既有全彩又有細節；超級寬動態:動態范圍擴大12dB，同時獲得明亮細節和暗部細節；超級穩像:在運動條件下獲得穩定畫面；多維度感知:形象感知的同時進行物理量的標注。
支持4目AI全景相機產品定制，代替Hi3519A/Hi3559A。
詳細性能參數如下：
|
|
|
|
SD3403
|
|
CPU
|
Cortex A55*4
32KB L1 I-Cache、32KB L1 D-Cache、512KB L3 Cache
32bit MCU@500MHz
32KB L1 I-Cache、32KB L1 D-Cache64KBTCM
|
|
CPU頻率
|
1.2G
|
|
NEON+FPU
|
Both
|
|
NN
|
4T(INT8,支持INT4和16)+IVE+MAU(矩陣運算、特征向量比對、單精度/半精度浮點)
|
|
DSP
|
VQ6 DSP
|
|
DDR帶寬
|
4*16bit DDR4(3200MHz)
2*32bit LPDDR4/LPDDR4X(MHz)
|
|
DDR容量
|
8GB
|
|
ISP
|
3F-WDR
6-DoF數字防抖
支持魚眼矯正、鏡頭畸變矯正
|
|
編碼能力
|
H.264 BP/MP/HP H.265 MP 分辨率：8192*8192 支持I/P幀
3840*2160@75fps+1280*720@30fps
JPEG：16384*16384 編碼：3840*2160@60(YUV420) 解碼：3840*2160@75(YUV420) 最大輸出碼率：100Mbps
|
|
解碼能力
|
3840*2160@60fps+1920*1080@60fps
|
|
視頻圖像處理
|
4路全景拼接
輸入2路3840*2160，輸出4320*3840 輸入4路2688*1520，輸出6080*2688
|
|
接入能力
|
8*lane，支持MIPI/LVDS/Sub-LVDS/HiSPi 支持2*4Lane/4*2Lane,最高4路sensor輸入 最大分辨率：8192*8192
支持8/10/12/14 Bit RGB Bayer DC時序，最高時鐘：150MHz
支持BT.601、BT.656、BT.1120輸入接口
|
|
視頻輸出
|
HDMI2.0
4 laneMIPI_Tx DSI和CSI，2.5G每條lane
CVBS
8/16/24bitRGB/BT.656/BT.1120數字接口
2路非同源
3840*2160@60+1920*1080@60
|
|
音頻接口處理
|
內置Audio Codec，支持16bit語音輸入和輸出 支持I2S接口
支持多聲道分時復用傳輸模式(TDM)
支持HDMI Audio輸出
|
|
網絡
|
2*千兆網 支持TSO、UFO、COE加速 支持Jumbo
Frame
|
|
外設接口
|
2*SDIO
3.0(SDIO0支持SDXC卡2TB，SDIO1對接wifi)
2個USB3.0/2.0接口(USB0 僅host，USB1 host/Device)
2-Lane PCIe2.0(2-lane PCIe2.0/1-Lane PCIe2.0+USB3.0)
6*I2C控制器
6*UART控制器(0:2線Uart，調試。1/2/5 4線，3/4 2線)
4*SPI(工作參考時鐘99M，主模式25M輸出，從模式12.5M輸入)
18*GPI0
LSADC：模數轉換，用于電量檢測、按鍵檢測
3*PWM(0:16路、1:16路、SUB-PWM：3路)
|
|
Flash
|
SPI_NOR:1、2、4線模式，3Byte、4Byte地址模式
SPI_NAND:2/4/8/16KB頁大小，8/16/24/48/40/64bit
ECC EMMC5.1:2TB
|
|
封裝制程
|
FC-BGA 23*23 0.65mm
|
|
備注
|
內核電壓：0.8V、IO電壓：1.8V/3.3V
DDR4/LPDDR4/LPDDR4X 1.2V/1.1V/0.6V
|
|
